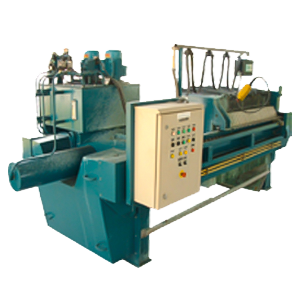

| องค์ประกอบของเครื่องจักร |
| แผ่นรับน้ำ (Feed Head) มีลักษณะเป็นแผ่นเหล็กสี่เหลี่ยมแข็งแรงพอที่จะรับแรงดันน้ำที่ถูกส่งเข้ามาได้ทางเข้าของน้ำจะเป็นหน้าจาน (Inlet Flange) ขนาดต่างๆ ขึ้นอยู่กับขนาดเครื่องจักร โดยปกติแผ่นรับน้ำทำจากเหล็กแบบ SS400 |
| แผ่นเคลื่อนที่ (Moving Head) มีลักษณะเป็นแผ่นเหล็กสี่เหลี่ยม ให้สำหรับให้เลื่อนเข้าออกได้เพื่อประกบกับแผ่นกรอง (Filter Cloth) ในช่วงการอัดและคายแผ่นกรอง (Press and Open) และจะใช้เป็นส่วนที่รับแรงอัดจากกระบอกอัด (Hydraulic Cylinder) อีกด้วย โดยปกติแผ่นเคลื่อนที่ทำจากเหล็กแบบ SS400 |
| แผ่นท้ายเครื่อง (Cross Head) มีลักษณะเป็นแผ่นเหล็กสี่เหลี่ยม ใช้เป็นฐานของกระบอกอัด โดยปกติแผ่นท้าย เครื่องทำจากเหล็กแบบ SS400 |
| คานรับแผ่นกรอง (Side Bar) มีลักษณะเป็นคานเหล็กยึดติดกับแผ่นรับน้ำ (Feed Head) และแผ่นท้ายเครื่อง (Cross Head) ทั้งด้านซ้ายและขวา เป็นส่วนที่แขนของแผ่นกรองทั้งหมดจะวางอยู่ ความยาวของคานจะขึ้นอยู่กับจำนวนแผ่นกรองโดยปกติคานรับแผ่นกรองทำจากเหล็กแบบ SS400 |
| แผ่นกรอง (Filter Plate) มีลักษณะเป็นแผ่นพลาสติกสี่เหลี่ยมจัตุรัส ที่ผิวทั้งสองด้านเซาะเป็นร่อง (Recessed) ทั้งสองด้านและเว้นขอบทั้งสี่ไว้ มีรูตรงกลางเพื่อให้น้ำที่ส่งเข้ามากระจายตัวทั่วแผ่น ยกเว้นแผ่นสุดท้าย (End Plate) เมื่อประกบกันก็จะเกิดเป็นห้อง (Chamber) มีปริมาตรหนึ่งๆขึ้นอยู่กับขนาดแผ่นกรอง น้ำที่กรองจะถูกส่งตามร่องของแผ่นออกไปยังท่อระบาย (Drainage Elbow) แผ่นกรองจะวางไว้บนคานรับแผ่นกรอง (Side Bar) โดยแขนแผ่นกรอง (Handle) เครื่องจักรหนึ่งเครื่องจะประกอบด้วยแผ่นกรองจำนวนหนึ่ง แต่ละแผ่นจะคลุมด้วยผ้ากรอง (Filter Cloth) เพื่อใช้กรองน้ำ ขนาดของแผ่นกรองจะเริ่มต้นจาก 250 มม. ไปจนถึง 2,000 มม. โดยปรกติแผ่นกรองทำจากพลาสติกแบบ Polypropylene (PP) |
| ผ้ากรอง (Filter Cloth) ใช้คลุมที่แผ่นกรอง เพื่อใช้กรองน้ำที่เข้ามา ขนาดของผ้ากรองจะมีขนาดเท่าๆ กันกับขนาดของแผ่นกรอง มีรูตรงกลางเพื่อให้น้ำผ่านข้ามา ยกเว้นผืนสุดท้าย (End Cloth) ผ้ากรองมีความละเอียดต่างกันไป ผู้ใช้งานควรเลือกให้เหมาะสมกับชนิดของๆน้ำที่เข้ามา โดยปรกติผ้ากรองทำจากพลาสติกแบบ Polypropylene (PP) |
| กระบอกอัด (Hydraulic Cylinder) เป็นกระบอกเหล็กที่มีขนาดต่างๆ (Bore Size) ขึ้นอยู่กับแรงที่ต้องการอัดจะติดตั้งอยู่ที่แผ่นท้ายเครื่อง (Cross Head) ความยาวของกระบอกจะมีตั้งแต่ 200 มม. ไปจนถึง 1,500 มม. ขึ้นอยู่กับชนิดและขนาดของเครื่อง โดยปรกติกระบอกอัดจะทำจากเหล็กแบบ SS400 หรือขึ้นอยู่กับผู้ผลิต |
| ชุดต้นกำลัง (Power Unit) เป็นชุดต้นกำลังของกระบอกอัด ในกรณีใช้ระบบไฮดรอริก ชุดต้นกำลังเพื่อควบคุมการรับส่งน้ำมันที่เข้าออกกระบอกอัด โดยชุดวาล์วต่างๆบนชุดต้นกำลัง และสามารถทำงานความดันได้ตามที่ออกแบบไว้ เช่น 210 บาร์ หรือ 350 บาร์ เป็นต้น ชุดต้นกำลังถูกออกแบบให้ทำงานได้ตามที่ต้องการ ขึ้นอยู่กับลักษณะการทำงานของเครื่องจักร |
| ถาดรองน้ำ (Drip Tray) เป็นถาดที่ติดตั้งที่ด้านล่างของแผ่นกรอง และจะเอียงเล็กน้อยลงไปทางรางระบายน้ำ (Drainage Gutter) ใช้สำหรับรองน้ำหยดผ่านผ้ากรองในระหว่างการกรอง และจะต้องถูกเปิดออกก่อนทำการแกะแผ่นเพื่อคายตะกอนเสมอ ถาดรองน้ำจะทำจากสแตนเลสแบบ SUS304 หรือแผ่นพลาสติกแบบ Polyethylene (PE) |
| รางระบายน้ำ (Drainage Gutter) เป็นรางที่ระบายน้ำที่กรองผ่านแผ่นกรองและน้ำที่หยดลงมาที่ถาดรองน้ำเพื่อส่งน้ำที่กรองแล้วไปยังส่วนอื่นๆต่อไป |
| ตู้ควบคุมเครื่องจักร (Control Panel) จะกล่าวถึงการควบคุมโดยทั่วไป การควบคุมเครื่องจักรจะขึ้นอยู่กับชนิดของเครื่องเป็นหลัก และสามารถทำได้ 2 แบบ ได้แก่ แบบแมนนวล (Manual) และแบบอัตโนมัติ โดยแบบ Manual ผู้ใช้งานสามารถเปิดปิดเครื่องได้ตามที่ต้องการ ส่วนแบบอัตโนมัติสามารถจะใช้งานร่วมกันกับสวิทซ์ความดัน (Pressure Switch) โดยเมื่อเดินระบบอัตโนมัติ เครื่องจะทำงานเป็นขั้นตอนตามที่กำหนดไว้และเมื่อน้ำที่เข้ามามีแรงดันสูงขึ้นเรื่อยๆ จนถึงความดันที่ตั้งไว้ เช่น 7 บาร์ ตู้ควบคุมจะสั่งให้หยุดการส่งน้ำและเข้าสู่ขบวนการแกะแผ่นคายตะกอนต่อไป |
| |
 |
