| องค์ประกอบของเครื่องจักร |
| โครงเครื่อง (Main Frame) มีลักษณะเป็นโครงเหล็กด้านซ้ายและขวาประกอบกันให้มีขนาดหน้ากว้างและความยาวเหมาะสมกับขนาดของร่องน้ำ (Channel Width and Depth) ส่วนตรงกลางจะเป็นที่ว่างสำหรับรองรับรางวิ่งขึ้นลงของคราดโกยและคราดโกย (Drive Set and Rake) โดยปกติโครงเครื่องทำจากสแตนเลสแบบ SUS304 หรือวัสดุอื่นแล้วแต่ผู้ผลิต |

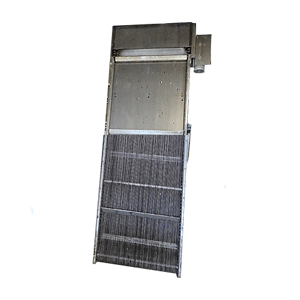

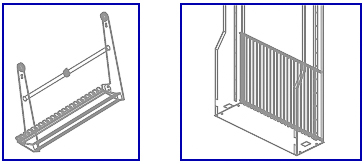

| ตะแกรง (Bar Screen) เป็นส่วนประกอบที่ยึดติดกับโครงเครื่องทางด้านล่าง ทำหน้าที่ตะแกรงขยะที่มากับน้ำ โดยขนาดของช่องเปิด (Opening) เพื่อรอให้คราดโกยมาโกยขยะขึ้นไป ขนาดช่องเปิดจะเริ่มจากประมาณ 15 มม. ไปจนถึง 50 มม. ทั้งนี้ขึ้นอยู่กับการกำหนดของผู้ผลิตอีกครั้งหนึ่ง ความสูงของตะแกรงจะขึ้นอยู่กับขนาดของเครื่อง ลักษณะและปริมาณน้ำที่ไหลผ่านโดยปกติโครงเครื่องทำจากสแตนเลสแบบ SUS304 หรือวัสดุอื่นแล้วแต่ผู้ผลิต |
| คราดโกย (Rake) จะยึดติดอยู่กับชุดโกยขยะ (Rake & Finger Carriage) จะทำหน้าที่เป็นตัวโกยขยะจากด้านล่างที่ติดอยู่กับหน้าตะแกรง (Bar Screen) ให้ขึ้นมาด้านบนโดยปกติโครงเครื่องทำจากสแตนเลสแบบ SUS304 หรือวัสดุอื่นแล้วแต่ผู้ผลิต |
| |
 |
| |
| ชุดโกยขยะ (Drive Set) เป็นส่วนสำคัญในการขับเคลื่อนของคราดโกย แบ่งเป็น 2 แบบหลัก ได้แก่ แบบขึ้นลงไปตามคราดโกย (Trolley) โดยคราดโกยจะขึ้นลงไปตามรางด้านข้างพร้อมกับชุดโกยขยะ และแบบที่ 2 จะเป็นการควบคุมการขึ้นลงจากด้านบนเครื่อง โดยมีชุดสลิงยึดกับรอกต้นกำลังด้านบนและยึดกับคราดโกยเพื่อให้เคลื่อนที่ขึ้นลง |

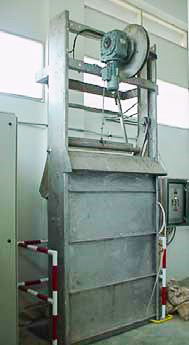

| ชุดขับ ชุดขับจะติดตั้งอยู่ด้านบนของเครื่อง สำหรับเป็นต้นกำลังในการขับสายพานตักขยะ ชุดขับเป็นแบบหมุนคงที่ (Fix Speed) รอบการหมุนของชุดขับควรเลือกไว้ที่ประมาณ 5-7 รอบต่อนาที และเป็นแบบวางกับพื้น (Foot Mount) โดยทั่วไปขนาดกำลังไฟฟ้าที่ใช้สำหรับชุดขับจะเป็นแบบ 380 V / 50 Hz / 3 ph และมีกำลังขับเริ่มต้นที่ 0.25 kW สำหรับเครื่องจักรหน้ากว้าง 1 ม. ที่บ่อน้ำลึกไม่เกิน 3 ม.หรือใกล้เคียง และกำลังที่ต้องการจะเพิ่มขึ้นเรื่อยๆ ตามขนาดของเครื่อง ตามคำแนะนำของผู้ผลิต |
| ตู้ควบคุมเครื่องจักร จะกล่าวถึงการควบคุมโดยทั่วไป การควบคุมเครื่องจักรสามารถทำได้ 2 แบบ ได้แก่ แบบแมนนวล (Manual) และแบบอัตโนมัติ (Automatic) โดยแบบ Manual ผู้ใช้งานสามารถเปิดปิดเครื่องได้ตามที่ต้องการ ส่วนแบบอัตโนมัติสามารถเลือกใช้ได้อีก 2 แบบ ได้แก่ แบบอัตโนมัติโดยการตั้งเวลาเปิด-ปิด (Timer) เครื่องจักรจะเปิด-ปิดเครื่องตามที่ผู้ใช้งานตั้งเวลาไว้ และแบบเปิด-ปิด โดยใช้อุปกรณ์ตรวจจับความแตกต่างของระดับน้ำ (Pressure Differential Switch) กล่าวคือถ้าด้านหน้ามีขยะติดมาก ระดับน้ำจะสูงกว่าด้านหลังเครื่องจนถึงระดับค่าแตกต่างที่ตั้งไว้ อุปกรณ์จะส่งสัญญาณให้เดินเครื่องเป็นระยะเวลาหนึ่งและจะหยุดเดินเครื่องเอง ค่าความแตกต่างที่มักจะเลือกใช้อยู่ที่ 0.3 ถึง 0.5 เมตรน้ำหรือใกล้เคียง |
