| องค์ประกอบของเครื่องจักร |

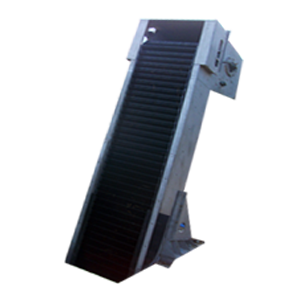

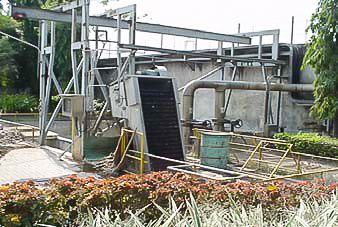

| โครงเครื่อง (Main Frame) มีลักษณะเป็นโครงเหล็กด้านซ้ายและขวาประกอบกันให้มีขนาดหน้ากว้างและความยาวเหมาะสมกับขนาดของร่องน้ำ (Channel Width and Depth) ส่วนตรงกลางจะเป็นที่ว่างสำหรับรองรับชุดสายพานตักขยะ โดยปกติโครงเครื่องทำจากเหล็ก แบบ SS400 หรือ สแตนเลส แบบ SUS304 |
 |
| |

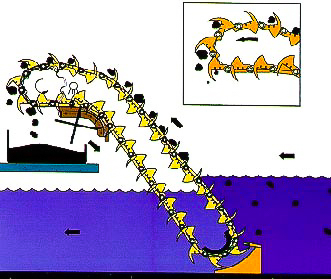

| สายพานตักขยะ (Traveling Belt) จะประกอบขึ้นเป็นชุดมีส่วนประกอบหลักดังนี้ โซ่สายพาน (Traveling Chain), ขอตัก (Filter Element), ก้านขอตัก (Shaft for Filter Element), แถบข้างขอตัก (Side Plate) และแหวนขอตัก (Snap Ring) |
| โซ่สายพาน (Traveling Chain) โซ่สายพานจะอยู่ที่ด้านข้างทั้งสองของแถวสายพานตัก โซ่จะต้องถูกออกแบบมาให้รับน้ำหนักของสายพานตักขยะ และน้ำหนักขยะที่ตักได้ โซ่ทำจากสแตนเลส แบบ SUS304 |
| ขอตัก (Filter Elements) ขอตักจะมีลักษณะเหมือนคราดโกย มีรูเพื่อสอดก้านขอตัก 2 รู ในชิ้นหนึ่งจะถูกจัดเรียงเป็นแถวเพื่อให้มีหน้าตัดที่กว้างตามการใช้งาน ขอตักแต่ละแถวจะถูกยึดต่อเนื่องกันเป็นสายพาน ขอตักแบ่งเป็นสองส่วน ส่วนที่หนึ่ง คือ ส่วนขอ (Front Arms) จะมีหน้าที่ตักขยะชิ้นใหญ่ที่มากับน้ำเสีย ส่วนที่สอง คือก้านของขอตัก (Rear Arms) ทำหน้าที่ตักชิ้นส่วนขนาดเล็ก ขอตักจะถูกออกแบบมาให้ขยะที่ถูกตักไม่เกิดการอัดแน่นบนส่วนใดส่วนหนึ่งของขอตัก ดังนั้นการต้านทานของกระแสน้ำที่ผ่านจะมีน้อยและขยะจะถูกเททิ้งออกไปได้ง่าย ขนาดช่องเปิดของขอตัก (Opening) อยู่ระหว่าง 3 มม. ถึง 15 มม. หรือตาม แต่ข้อกำหนดของผู้ผลิต ขอตักทำจากพลาสติก แบบ ABS |
|
|
| ก้านขอตัก (Shaft for Filter Elements) ขอตักแต่ละแถวจะถูกยึดให้ติดกับสายพาน โดยก้านขอตักที่จะสอดผ่านรูกลางขอตัก (Central Boss) และ รูของขอตัก (Front Boss) ก้านของขอตักทำจาก สแตนเลส แบบ SUS304 |
| แถบข้างขอตัก (Side Plates) แถบข้างขอตักจะอยู่ที่ปลายทั้งสองของแต่ละแถวของสายพาน จะถูกจัดวางในลักษณะ เหลื่อมกันและเคลื่อนตัวไปพร้อมกับสายพาน แถบข้างนี้จะมีหน้าที่ช่วยป้องกันการอุดตันของขยะด้านข้างของสายพานแถบข้างขอตักทำจาก สแตนเลส แบบ SUS304 |
| แหวนขอตัก (Snap Rings) แหวนขอตักจะถูกยึดที่ปลายทั้งสองของก้านขอตัก แหวนขอตักทำจากสแตนเลส แบบ SUS304 |
| ชุดเฟืองโซ่ขับสายพาน (Drive Sprocket and Shaft) เฟืองโซ่สายพานจะถูกเชื่อมเป็นชิ้นเดียวกับแกนขับของโซ่สายพาน โดยปกติทั้งเฟืองและแกนขับทำจากเหล็ก S45C หรือ สแตนเลส แบบ SUS304 |
| ฐานของตัวเครื่อง (Lower Base) ฐานของตัวเครื่องติดตั้งอยู่ด้านล่างของโครงเครื่อง ทำจากสแตนเลส แบบ SUS304 ซึ่งจะประกอบกันเป็นชุดกับแปรงด้านล่างที่ทำจาก Polyurethane เพื่อปัดเศษขยะที่ติดและป้องกันขยะผ่านที่ด้านล่างของเครื่องจักร |
| |
 |
| |
| ชุดขับ (Drive Unit) ชุดขับจะติดตั้งอยู่ด้านบนของเครื่อง สำหรับเป็นต้นกำลังในการขับสายพานตักขยะ ชุดขับเป็นแบบหมุนคงที่ (Fix Speed) รอบการหมุนของชุดขับควรเลือกไว้ที่ประมาณ 5-7 รอบต่อนาที และเป็นแบบวางกับพื้น (Foot Mount) โดยทั่วไปขนาดกำลังไฟฟ้าที่ใช้สำหรับชุดขับจะเป็นแบบ 380 V / 50 Hz / 3 ph และมีกำลังขับเริ่มต้นที่ 0.25 kW สำหรับเครื่องจักรหน้ากว้าง 1 ม. ที่บ่อน้ำลึกไม่เกิน 3 ม.หรือใกล้เคียง และกำลังที่ต้องการจะเพิ่มขึ้นเรื่อยๆ ตามขนาดของเครื่อง ตามคำแนะนำของผู้ผลิต |
| ตู้ควบคุมเครื่องจักร (Control Panel) จะกล่าวถึงการควบคุมโดยทั่วไป การควบคุมเครื่องจักรสามารถทำได้ 2 แบบ ได้แก่ แบบแมนนวล (Manual) และแบบอัตโนมัติ (Automatic) โดยแบบ Manual ผู้ใช้งานสามารถเปิดปิดเครื่องได้ตามที่ต้องการ ส่วนแบบอัตโนมัติสามารถเลือกใช้ได้อีก 2 แบบ ได้แก่ แบบอัตโนมัติโดยการตั้งเวลาเปิด-ปิด (Timer) เครื่องจักรจะเปิด-ปิดเครื่องตามที่ผู้ใช้งานตั้งเวลาไว้ และแบบเปิด-ปิดโดยใช้อุปกรณ์ตรวจจับความแตกต่างของระดับน้ำ (Pressure Differential Switch) กล่าวคือถ้าด้านหน้ามีขยะติดมาก ระดับน้ำจะสูงกว่าด้านหลังเครื่องจนถึงระดับค่าแตกต่าง ที่ตั้งไว้ อุปกรณ์จะส่งสัญญาณให้เดินเครื่องเป็นระยะเวลาหนึ่งและจะหยุดเดินเครื่องเอง ค่าความแตกต่างที่มักจะเลือกใช้อยู่ที่ 0.3 ถึง 0.5 เมตรน้ำหรือใกล้เคียง |
